如何通过焊接变位机优化异形结构件的焊接顺序？

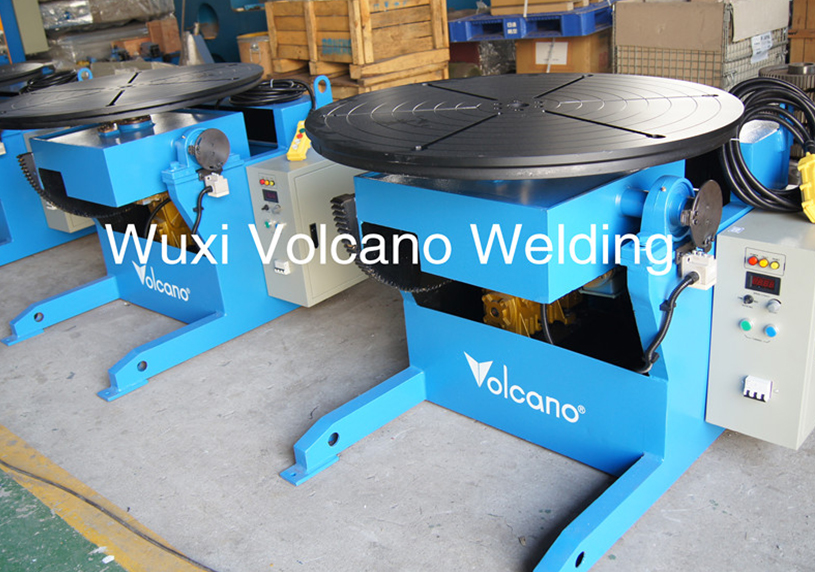

今天焊接变位机厂家无锡市福肯焊割设备有限公司将为大家如何通过焊接变位机优化异形结构件的焊接顺序？

异形结构件（如工程机械臂、船舶分段、风电塔筒连接件）因形状复杂、焊缝分布不规则，传统固定工装焊接易导致焊缝可达性差、热输入不均、变形量大等问题。焊接变位机通过多自由度旋转与翻转功能，可动态调整工件空间姿态，为优化焊接顺序提供关键支撑。以下从技术原理、实施步骤及案例分析三方面展开说明：

一、焊接变位机优化焊接顺序的核心原理

空间姿态重构

焊接变位机通过回转、翻转、倾斜等动作，将异形结构件的待焊部位调整至平焊或船形焊位置。例如，对于空间交叉焊缝，可通过变位机将焊缝旋转至水平面，使熔池在重力作用下自然填充，减少气孔、未熔合等缺陷。

热输入均衡化

异形结构件焊接时，局部高温易引发应力集中。焊接变位机可通过分阶段调整工件姿态，使热量均匀分布。例如，焊接长直焊缝时，采用“分段跳焊+变位机旋转”工艺，避免单侧连续加热导致工件弯曲。

焊接路径较短化

通过焊接变位机与机器人协同规划，可减少机器人空行程时间。例如，在焊接多面体结构件时，变位机将相邻焊缝面依次旋转至机器人较佳工作范围，避免频繁示教点位调整。

二、优化焊接顺序的实施步骤

工件建模与焊缝分析

使用三维软件（如SolidWorks、RobotStudio）建立异形结构件模型，标注所有焊缝位置、长度及类型（如角焊缝、对接焊缝）。通过仿真分析识别高应力区域及焊接难点。

变位机姿态规划

根据焊缝分布，确定变位机的关键旋转角度。例如：

环形焊缝：通过变位机连续回转实现360°焊接，避免起弧收弧重叠；

立体交叉焊缝：采用“翻转+回转”组合动作，将交叉点调整至平焊位置。

焊接顺序仿真验证

在离线编程软件中模拟焊接过程，记录变位机动作序列与机器人焊接路径。通过仿真优化顺序，确保：

相邻焊缝焊接间隔时间≥5分钟（控制残余应力）；

变位机动作无干涉（如避免与夹具碰撞）；

机器人腕部轴运动范围在±180°以内（防止线缆缠绕）。

现场调试与参数修正

根据实际焊接效果调整变位机速度与停顿时间。例如，对于厚板焊接，需在变位机翻转后增加2-3秒保温时间，确保层间温度≥150℃。

三、典型案例：风电塔筒门框焊接优化

某风电塔筒门框为异形曲面结构，传统焊接需3名焊工协同作业，变形量达8mm。引入焊接变位机后：

姿态调整：通过变位机将门框倾斜45°，使环形焊缝处于船形焊位置；

顺序优化：采用“外环→内环→加强筋”顺序，减少热量累积；

效率提升：单件焊接时间从120分钟缩短至65分钟，变形量控制在2mm以内。

四、关键注意事项

变位机负载匹配：需根据工件重量选择额定负载≥1.2倍的变位机型号；

防碰撞设计：在变位机旋转范围内设置软限位，避免与周边设备碰撞；

同步控制：多轴变位机需与焊接电源、送丝机联动，确保动作与焊接参数匹配。

通过焊接变位机优化焊接顺序，可显著提升异形结构件的焊接质量与生产效率，是制造领域实现自动化、柔性化生产的关键技术之一。
